에어드라이어 전원이 켜지지 않거나 냉동콤프가 멈췄다면
필터 엘리먼트 상태를 반드시 확인해야 합니다.
퓨마콤프레샤가 부산 강서구 녹산산단 현장에서 직접 경험한
50마력 에어드라이어 수리 및 필터 엘리먼트 교체 사례를 정리했습니다.
목차
1. 이번 현장 상황 — 에어드라이어 전원 불량 발견
2. 냉동콤프 미작동, 왜 발생하는가
3. 필터 엘리먼트 오염 상태 — 실제 사진으로 확인
4. 에어드라이어 필터 엘리먼트 교체 작업 과정
5. 교체 주기와 관리 기준
6. 자주 묻는 질문 (FAQ)
이번 현장 상황 — 에어드라이어 전원 불량 발견
퓨마콤프레샤는 거래처 정기 방문점검을 진행합니다.
장비를 판매하고 끝내는 것이 아니라
설치 이후에도 주기적으로 방문해서 상태를 직접 확인합니다.
이번에 방문한 곳은 부산 강서구 녹산산단에 위치한
LNG·수소 관련 특수산업 장비 제조업체입니다.
초저온 펌프, 열교환기, 수소충전소용 장비를 만드는 곳으로
이런 정밀 산업일수록 압축공기 품질 관리가 중요합니다.
점검 중 에어드라이어 상태를 확인하니 전원이 켜지지 않는 상태였습니다.
냉동콤프레샤도 미작동 상태였습니다.
담당자에게 상황을 설명하고 에어드라이어를 퓨마콤프레샤 공장으로 입고해서 수리를 진행했습니다.
냉동콤프 미작동, 왜 발생하는가
에어드라이어 내부에는 냉매를 순환시키는
냉동콤프레샤가 있습니다.
이 냉동콤프레샤가 과부하 상태에 놓이면
안전장치가 작동해 드라이어 전체가 멈춥니다.
냉동콤프 과부하의 주요 원인
✔ 필터 엘리먼트 막힘 → 내부 차압 상승
✔ 응축기(방열판) 오염 → 열 방출 불량
✔ 냉매 부족 또는 누출
✔ 주변 온도가 높은 설치 환경
이 중 가장 흔한 원인이 필터 엘리먼트 막힘입니다.
필터가 오염되면 드라이어 내부 차압이 높아집니다.
이 상태가 지속되면 냉동콤프레샤가 정상 범위 이상으로 작동하고
결국 보호 장치가 작동해 드라이어 전체가 멈추게 됩니다.
| 차압 상태 | 드라이어 영향 |
| 0.1bar 이상 상승 | 드라이어 효율 저하 시작 |
| 0.3bar 이상 | 냉동콤프 고장 위험 증가 |
| 필터 완전 막힘 | 냉동콤프 보호장치 작동 → 드라이어 정지 |
필터 엘리먼트 막힘 → 내부 차압 상승
→ 냉동콤프 과부하 → 보호장치 작동
→ 에어드라이어 전체 정지
필터 엘리먼트 오염 상태 — 실제 사진으로 확인
드라이어 수리를 완료한 후
내친김에 필터 엘리먼트 상태도 확인했습니다.
덮개를 열고 필터 케이스를 분해해보니
예상대로 엘리먼트 상태가 심각했습니다.
원래 흰색 또는 연한 베이지색이어야 할 엘리먼트가
갈색으로 완전히 변색된 상태였습니다.
오염물질과 수분이 필터에 오랫동안 쌓인 결과입니다.
이 상태가 이번 냉동콤프 과부하의 직접적인 원인이었습니다.
이 상태로 계속 운전 시
냉동콤프 수리비 수십만 원
드라이어 전체 교체 시 수백만 원

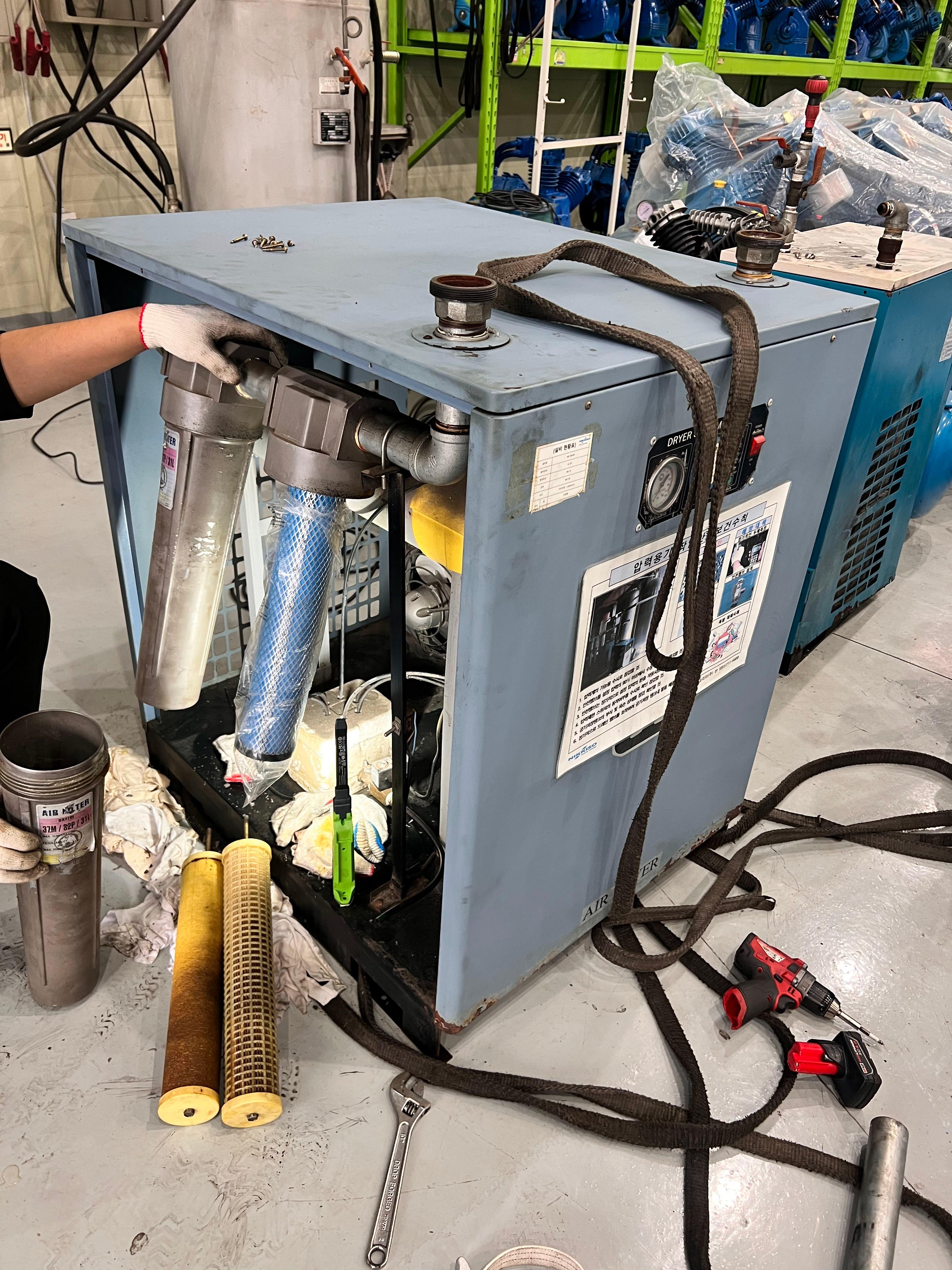

에어드라이어 필터 엘리먼트 교체 작업 과정
기존 엘리먼트를 완전히 제거하고
신품으로 교체 작업을 진행했습니다.
교체 작업 순서
1단계. 에어드라이어 전원 차단
내부 압력 완전 배출 확인
2단계. 드라이어 커버 탈거
내부 필터 케이스 노출
3단계. 필터 케이스 분해
기존 엘리먼트 제거
4단계. 오링(O-ring) 상태 확인
손상 시 오링도 함께 교체

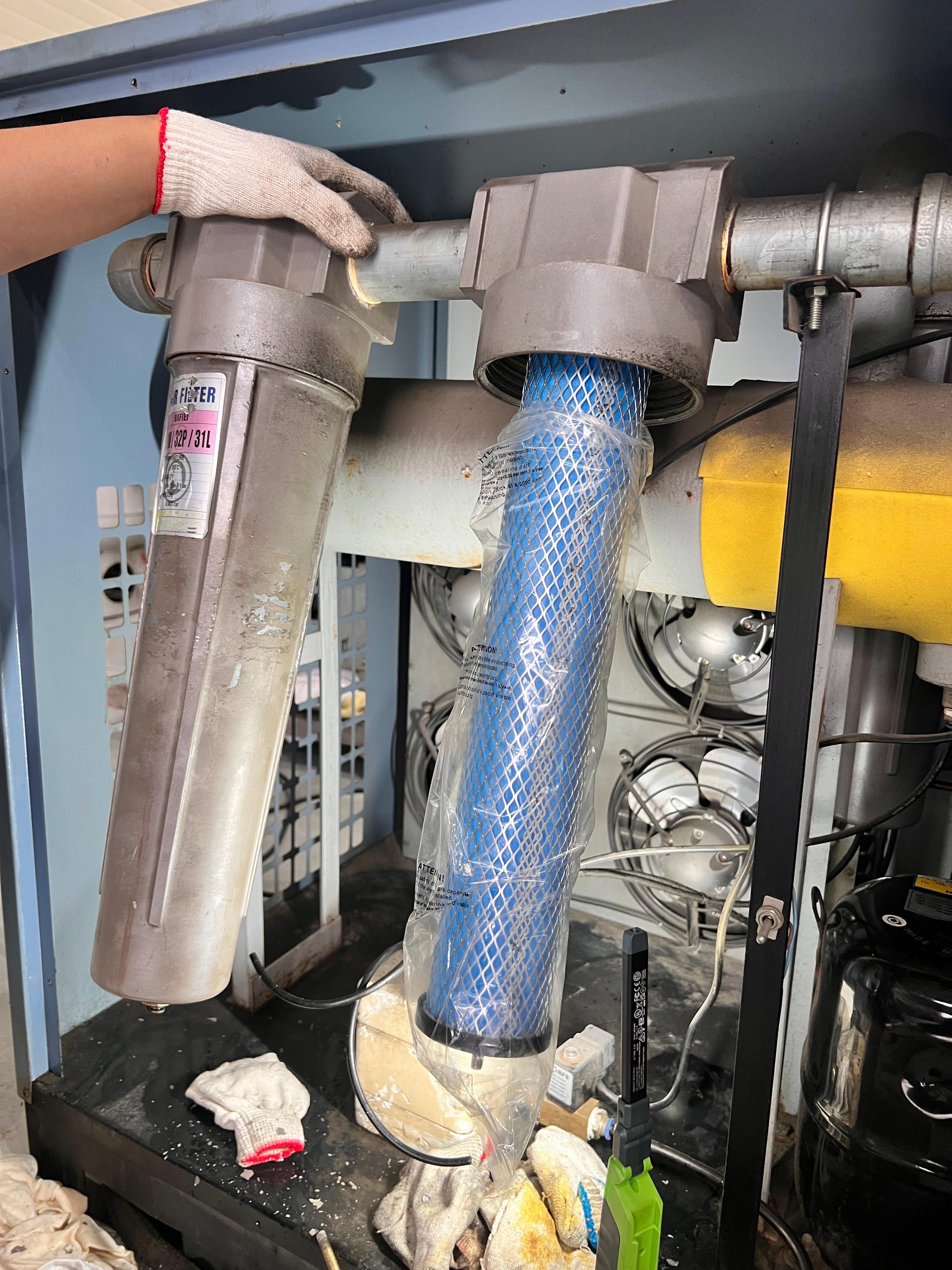

5단계. 신품 엘리먼트 장착
오링 밀착 상태 확인
6단계. 케이스 조립 후 전원 투입
에어 누출 여부 검사
오링 확인이 특히 중요합니다.
오링이 제대로 장착되지 않으면
압축공기가 필터를 거치지 않고 바이패스됩니다.
따라서 필터 교체 효과가 없어지고
공기 누출로 인한 압력 손실까지 발생합니다.
퓨마콤프레샤는 엘리먼트 교체 후
에어 누출 검사까지 확인하고 작업을 마무리합니다.
에어드라이어 필터 엘리먼트 교체 주기와 관리 기준
| 운전 환경 | 교체 주기 |
| 일반 제조업 환경 | 연 1회 |
| 분진 많은 환경 | 연 1~2회 |
| 정밀 산업·LNG·수소 공정 | 연 1~2회 |
| 24시간 연속 운전 현장 | 연 1~2회 |
필터 교체 시기를 놓치면
단순 필터 오염으로 끝나지 않습니다.
이번 사례처럼 냉동콤프레샤 고장으로 이어지고
드라이어 전체를 교체해야 하는 상황이 생길 수 있습니다.
| 상황 | 예상 비용 |
| 필터 엘리먼트 정기 교체 | 수만 원 수준 |
| 냉동콤프레샤 수리 | 수십만 원 |
| 에어드라이어 전체 교체 | 수백만 원 |
| 생산라인 정지 손실 | 시간당 수십~수백만 원 |
필터 엘리먼트 교체 비용은
냉동콤프 수리비의 수십 분의 1 수준입니다.
정기 교체가 가장 경제적인 관리 방법입니다.
자주 묻는 질문 (FAQ)
Q. 에어드라이어 전원이 안 켜질 때 가장 먼저 확인할 것은?
A. 차단기 상태를 먼저 확인합니다.
차단기에 이상이 없다면 필터 엘리먼트 오염으로 인한 냉동콤프레샤 과부하 여부를 확인해야 합니다.
필터가 막혀 내부 차압이 높아지면 보호 장치가 작동해 드라이어 전체가 멈춥니다.
Q. 에어드라이어 필터 엘리먼트 교체 주기는?
A. 일반 환경에서는 연 1회가 기준입니다.
분진이 많거나 24시간 연속 운전하는 현장, LNG·수소 등 정밀 산업 공정에서는 연 1~2회 교체를 권장합니다.
퓨마콤프레샤는 현장 환경에 맞는 교체 주기를 상담해드립니다.
Q. 필터 교체 시 오링도 함께 교체해야 하나요?
A. 오링 상태를 반드시 확인해야 합니다.
오링이 손상되거나 변형된 경우 엘리먼트와 함께 교체가 필요합니다.
오링이 제대로 장착되지 않으면 공기 누출이 발생하고 필터 교체 효과가 없어집니다.
Q. 부산·김해 지역 에어드라이어 수리 및 필터 교체 전문업체는?
A. 퓨마콤프레샤는 1991년 설립된 인버터 스크류 콤프레샤 전문업체입니다.
에어드라이어 수리, 필터 엘리먼트 교체, 정기점검까지 원스톱으로 진행합니다.
부산·김해·창원·양산 지역 당일 방문 대응 가능합니다.
📞 1551-3653 / 🌐 https://pumacomp.kr/
Q. 에어드라이어 방열판 청소는 얼마나 자주 해야 하나요?
A. 분진이 많은 환경에서는 1개월마다, 일반 환경에서는 3개월마다 에어 블로잉 청소를 권장합니다.
방열판이 오염되면 냉매 열 방출이 불량해지고 냉동콤프 과부하로 이어질 수 있습니다.
정리 | 핵심 요약
✔ 에어드라이어 전원 불량·냉동콤프 미작동
→ 필터 엘리먼트 오염이 가장 흔한 원인
✔ 필터 엘리먼트 교체 주기
→ 일반 환경 연 1회
→ 정밀·분진 환경 연 1~2회
✔ 교체 시 오링 상태 반드시 확인
✔ 교체 후 에어 누출 검사 필수
✔ 드라이어 수리 + 필터 교체는 한번에 처리
에어드라이어 필터 엘리먼트는 교체 비용이 크지 않지만
방치하면 냉동콤프레샤 고장, 드라이어 전체 교체로 이어집니다.
정기 교체가 가장 경제적인 관리 방법입니다.
비슷한 증상이 있는 부산·김해·창원·양산 지역 현장이라면
퓨마콤프레샤에 점검을 문의해 주세요.
